通常大部分故障可在數分鐘以內用電纜故障測試儀顯示出故障點的位置測試范圍寬，一種測試儀器可以有效地測試所有類型的電纜故障，安全性能好，整個測試過程對被測電纜無損傷，由于新技術的進一步應用，也使得操作人員在測試過程中更加安全。

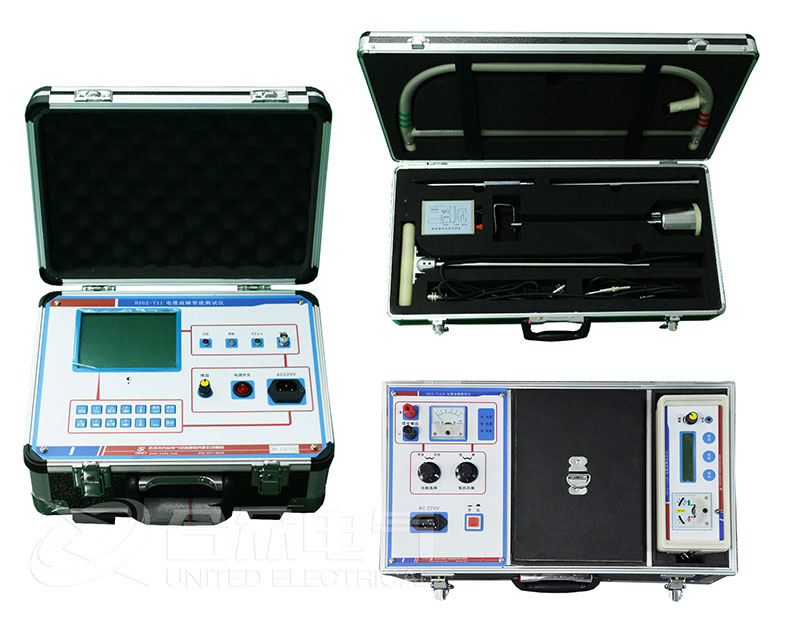

電纜故障測試粗側行波法所需設備，已包含在整套武漢市合眾電氣電纜故障測試儀內。

1、粗測儀器(主機)

2、直流高壓電源

3、脈沖貯能電容

4、高壓放電球隙及取樣器

5、高壓脈沖產生裝置

以行波反射原理研制生產的電纜故障測試儀型號種類比較多，也比較亂，因此電力行業標準DL/T849.1-2004《電力設備專用測試儀器通用技術條件》之《第一部分：電纜故障閃測儀》，對其技術標準做了規范及要求。

測距功能：電纜故障測試儀能直接采用“低壓脈沖法”(簡稱脈沖法)對電纜的低阻、開路故障點位置距離進行粗測;能與高壓電源設備配套使用對電纜的泄露性高阻及閃絡性高阻故障進行故障點位置距離的粗測。

測速功能：在已知電纜全長的條件下，閃測儀能準確地校準電纜的電波傳輸速度U，為使閃測儀能對多種不同絕緣介質的電力電纜故障進行測試，電纜故障測試儀內應設置三種以上絕緣介質電纜的電波傳輸速度。

接口：電纜故障測試儀應具有可以和計算機通信的標準接口。

測試距離：

低壓脈沖法單端最小測試距離不小于10km。

閃絡法單端最小測試距離不小于5km。

測試盲區：50m (距離測試端)(指閃測儀在盲區范圍內不能正常測試故障點)

測試誤差：最大允許誤差應不超過土(1%L+20)m，L為電纜長度或故障實際距離

距離讀數分辨率：距離讀數最小分辨率△d應小于最大允許誤差的1/10。

電纜故障測試儀按其顯示方式分類，主要有三種類型：數字顯示型，儀器以數字形式直接顯示故障點到測試端的距離。從形式上講，這種儀器比較先進，但在實際測試過程中，電纜故障測試儀顯示的數字距離離散性及偶然性較大，單從某一較大概率數字很難判斷故障點情況，目前很少使用。
