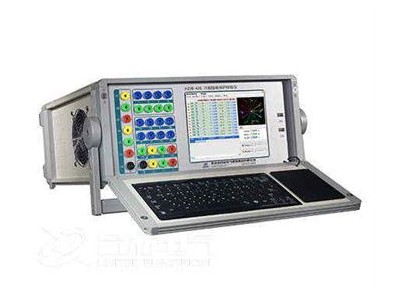

繼電保護測試儀本測試模塊集中了低壓微機線路保護的大部分測試項目，適用于6~35KV中性點不接地系統的線路保護的測試。在整個測試過程中大都采用了“雙向逼近”的測試方法，有效地提高了測試的工作效率。

完整接線后，能一次性測試完所有項目，中間不需要人為干預;

可不退出其它段，一次性對三段過流保護進行定值校驗測試;

整個模塊大都采用了“雙向逼近”的測試方法，節省時間，提高了試驗效率;

匯集了幾乎所有中性點不接地系統的線路保護的各種測試功能;

界面簡潔，只需要設置少量的試驗參數，有的甚至只要輸入整定值即可;

“功率方向”測試項目中，故意模糊“靈敏角”的正、負概念，輸入正、負角都能正確測試。

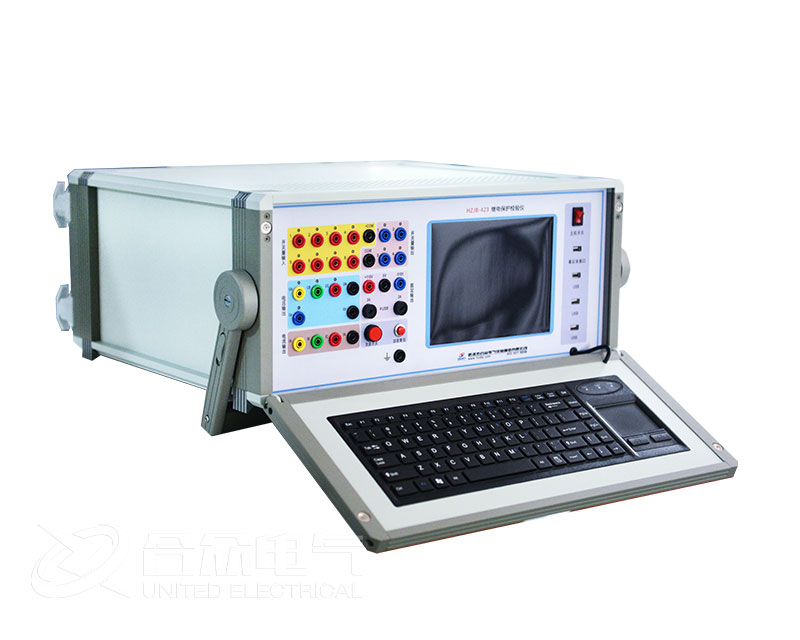

武漢市合眾電氣繼電保護測試儀試驗界面說明

三段式過電流保護：速斷、延時速斷、定時限流

這些項目專門用于測試三段過流保護。按照定值單正確輸入各段定值(包括動作值和動作時間)后，能夠不需退出其它段即可進行次性測試。

測試時，先分別選中需要測試的項目，依據定值單設置各段的動作“整定值”和“整定時間”。然后用鼠標點擊“→”按鈕，在彈出的對話框中設置其它試驗參數。下面以下面以“速斷保護”為例進行詳細說明。

注意：

繼電保護測試儀界面上要求輸入的“整定值”和“整定時間”必須按照保護實際的定值設置正確填寫，否則可能會影響結果，甚至導致試驗不會成功。

測試相，試驗時是分相加電流進行試驗的，故提供A、B、C相供選擇，可只選取一相也可同時選多相測試，軟件將按順序依次進行測試。當進行某相測試時，只有該相電流有輸出，其它相電流為零。
