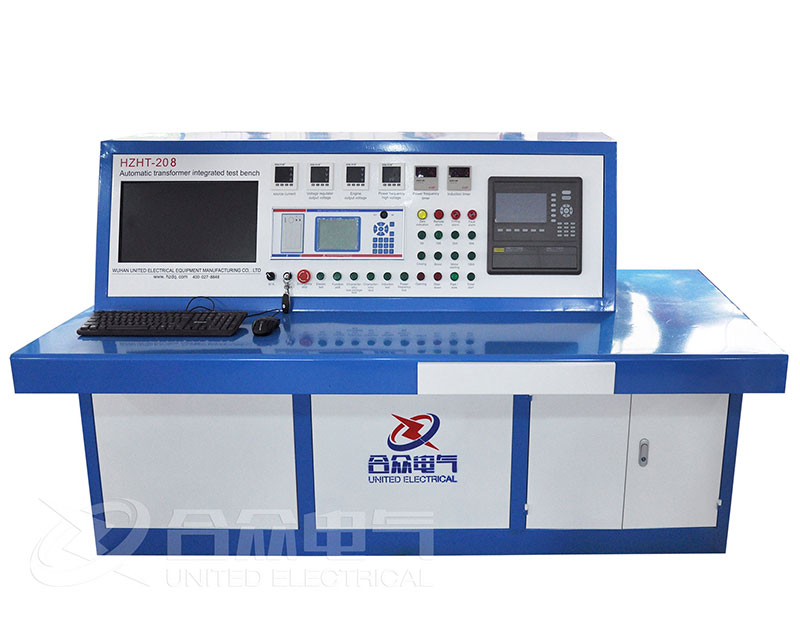

變壓器綜合特性測試臺測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。

低壓特性試驗，空載試驗

將試驗臺的主控臺與輔控臺用航插線相連。

將試驗臺的“三相四線”連接到總電源上。武漢市合眾電氣變壓器綜合特性測試臺。

將變壓器綜合特性測試臺的“調壓器輸入”接線柱與調壓器的輸入端連接，將實驗臺的“調壓器輸出”接線柱與調壓器的輸出端連接。將調壓器的電機控制與行程開關控制用航插線與主控臺的航插相接。

將試驗臺“接被試變壓器”接線柱與被測試的變壓器的低壓側相接。

把儀器的電源插上，根據空負載的使用說明書把儀器背后的短接線接好。

合上空氣開關，這時總電源指示燈亮，打開控制電源鎖開關。

打開空負載測試儀的電源開關，儀器顯示屏顯示友好界面。

設置特性測試儀的參數(操作詳見空負載使用說明書)。

按下“三相合閘”按鈕，三相合閘指示燈亮。

按下“低壓特性合閘”按鈕，低壓特性合閘指示燈亮。

按下所需的電流檔的按鈕，相應的電流指示燈亮。

按下升壓按鈕可點動升壓，同時升壓指示燈亮。

觀察變壓器綜合特性測試臺上的電壓指示，達到需要電壓時停止升壓。如升壓過程中出現不正常狀況，請按下“急?！鞍粹o，可馬上停止試驗，調壓器自動降到零位。

操作特性測試儀，打印出測試數據。
