SMD晶片上片超聲波清洗機

SND意為表面貼裝管件，它是SMT元器件中的一種。在電子線路板生產的初級階段，過孔裝配完全由人工來完成。首批自動化機器推出后，它們可放置一些簡單的引腳元件，但是復雜的元件仍需要手工放置方可進行回流焊。表面組裝元件主要有矩形片式元件、圓柱形片式元件、復合片式元件、異形片式元件。

而此行業在加工車間需做外觀檢查，用到了目視或放大鏡檢查元器件的焊端或引腳表面是否氧化或有無污染物。還有就是在20倍顯微鏡下檢查焊端的沾錫情況，要求元器件焊端90%以上沾錫。最后，要求清洗的產品，清洗后元器件的標記不脫落，且不影響元器件性能和可靠性（清洗后目檢）。

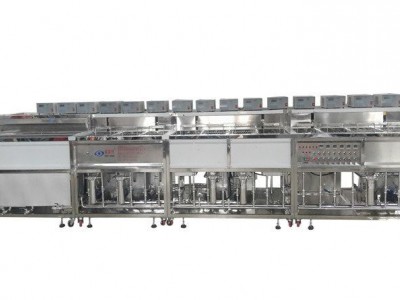

威固特VGT-609FTA為SMD超聲波清洗機，設備共有6個功能槽（含上、下料系統），配置有循環過濾系統、觸摸屏系統、拋動系統、噴淋系統、超聲波清洗系統、定時系統、撥桿式機械手系統、可視玻璃系統、不銹鋼外封板系統、鐵氟龍管路系統等。設備采用清洗劑洗滌、純水漂洗、機械手完成工序間的傳遞。設有自動上、下料系統，輕松實現整機功能。

清洗過程中工件通過超聲波高頻產生的“氣化現象”沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔的目的。

威固特VGT-609FTA SMD超聲波清洗機具備優勢的結構構成：

一．熱純水噴淋漂洗槽：

1、槽體為四面溢流槽；

2、排空設置：經漂洗后，可瞬間排空槽體；

3、底部錐形排液口，加手動閥門，用于槽體清洗；

4、各槽底部設排液閥且能排空，排液高度以能放置包裝桶為宜；

5、槽外設置獨立拋動；

6、設有噴淋系統、水幕式?jīng)_洗。左槽五層，最上層沖掛鉤，右槽四層；沖洗后直接排出；

7、配備除霧裝置；

8、流速控制：5-12L/M，加裝流量計監控；

9、設有加熱功能，加熱功率3KW；

10、水溫55℃，設有自加熱，有儲液箱，加裝溫度計，檢測水溫；

11、最上層管為8mm，其他均為10mm。

二．儲液箱結構：

1、由隔板分成兩腔，分油后的清潔溶液經循環泵重新抽入清洗槽，實現自我循環，提高溶液的利用率，而分離后的油排放到總排管；

2、配冷卻水管；

3、設下限液位開關，水位低時自動聲光報警，報警器串聯。

三．降噪系統：

1、在保證不影響超聲波效果的前提下，盡可能將超聲波聲音控制到一定范圍內，從而有效提升員工勞動率；

2、設備頂部追加抽排風系統，防止霧氣聚集滴落到槽體中污染晶片。

四．感應式上、下料臺結構：

1、氣缸拉動定位塊實現上、下料；

2、下料為設接水盤，并能自動排水；

3、下料為設一噴淋裝置，人工取料；

4、采用PLC控制，與機械臂協調動作，自動完成進料功能。

五．拋動機構：

1、根據系統與機械手伺服馬達共用一套動力源，帶動線性滑塊上下運動，從根本上保證拋動的連續性，減少拋動的摩擦阻力，杜絕因工件過重而損壞拋動系統，從而實現拋動架帶動洗籃在清洗槽內作上下運動；

2、運行穩定型號，噪聲?。?

3、材料可以有效耐腐蝕；

4、清洗過程中工件作均勻的拋動，可以增加工件與液體的摩擦，有利于表面污垢迅速脫落，提高清洗效果。

深圳威固特超聲波清洗機公司技術服務及保證：

本設備在運行中，如由于設備本身質量問題，實行一年免費保修；如由于用戶在使用過程中操作不當而造成的損失，我方負責保修，但收取相應的材料成本費，設備實行終生有償保修。
